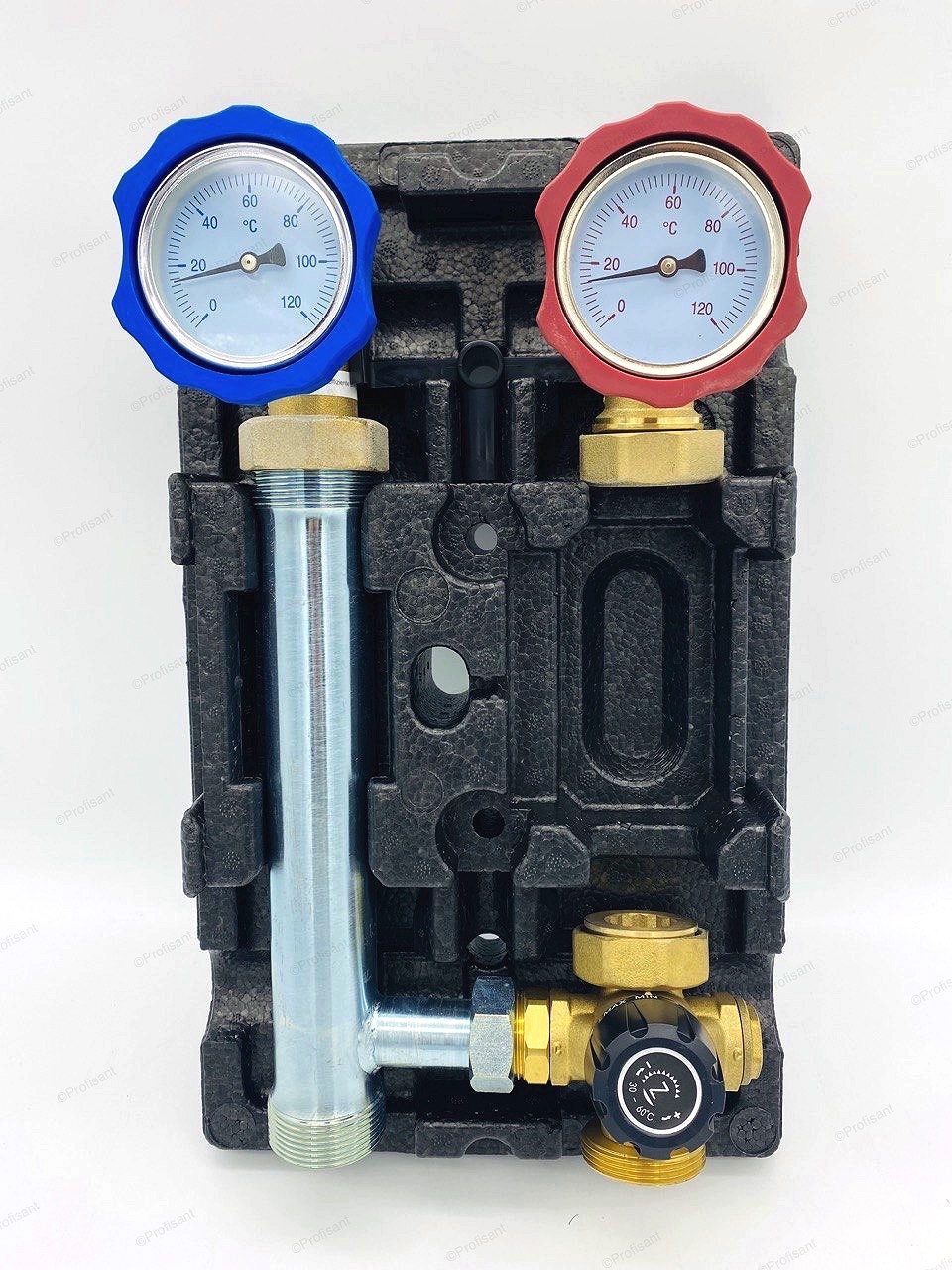

Насосная группа быстрого монтажа в теплоизоляции с регулируемым термостатическим клапаном (30-60 °С), тм Zeissler (TIM), арт.: NG-TK-0101 - представляет собой готовый комплект арматуры в сборе (без насоса), предназначенный для принудительной циркуляции, регулировки и поддержания заданной температуры теплоносителя в системах отопления со смесительным контуром.
Чаще всего используется в качестве контура теплого водяного пола.
Эффективность такой системы обеспечивается принципом многократной циркуляции теплоносителя во вторичном контуре с частичным отбором теплоносителя от высокотемпературного источника тепла первичного контура и подмесом теплоносителя из обратной линии.
Группа имеет в своем составе трехходовой термостатический смесительный клапан и представляет собой готовый набор арматуры без насоса (который приобретается отдельно). Относится к семейству оборудования быстрого монтажа и может быть подключена к стандартным выходам гидрострелки с коллекторным модулем. Популярность такого построения обусловлено простотой циклического движения теплоносителя в потребителе с частичной добавкой остывшей жидкости к высокотемпературной подаче от котла или иного источника тепла.
Разрешенными жидкостями могут быть любые не агрессивные к элементам устройства: вода, гликолевые (до 40%) или глицериновые растворы. Это устройство чаще всего функционирует совместно с гидравлической коллекторной группой, которая распределяет тепло по петлям трубы теплого пола. Оборудование является универсальным с точки зрения организации правой и левой подачи (присутствует возможность перестановки). Во втором случае в клапане переустанавливается заглушка и он разворачивается (так как является по конструкции четырехходовым), а присоединительные элементы меняются местами.
Общий номинальный проходной диаметр, DN — 25;
Верхнее подсоединение — 1" ВР;
Нижнее подсоединение — 1½" НР;
Резьбы для подсоединения насоса — 1½" накидные гайки (в комплекте);
Установочное расстояние под насос — 180 мм;
Давление рабочее, максимальное — 6 бар;
Пропускная способность (max Kvs при падении напора в 1 бар) — 9,8 м³/час;
Макс. тепловая мощность Qmax, при падении t° = 10°C и Vтеплоноситель = 1 м/с — 24 кВт;
Пределы рабочей темп-ры — от –15°С до +110°С;
Макс. темп-ра окруж. среды — 40°С;
Шкалы термометров — от 0°С до 120°С;
Термостатический смесительный клап. (30-60°C, Kv = 3,5м3/ч)
В/Ш/Г мм: 460 / 260 / 260
Вес кг: 4.3
* насос циркуляционный в комплект поставки не входит (приобретается отдельно).
Комплектация
Насосная группа NG-TK-0101 в сборе в теплоизоляции с инструкцией = 1 шт
* насос циркуляционный в комплект поставки не входит (приобретается отдельно).
Характеристики
Тип
Комплектующие для коллекторов
Конструкция коллектора
Проходной
Тип коллектора
Регулируемый
Входная резьба
1 1/2", 1"
Выходная резьба
1 1/2", 1"
Диаметр резьбы отвода, дюйм
1 1/2", 1"
Бренд
TIM
Длина, мм
460
Количество отводов
2
Расположение выходной резьбы
Внутренняя, Наружная
Макс. давление, Бар
6
Макс. рабочая температура, °С
110
Единиц в одном товаре
1
Материал
Латунь
Цвет
Черный матовый
Партномер
NG-TK-0101
Вид выпуска товара
Фабричное производство
Гарантия
7 лет
Страна-изготовитель
Китай
Диаметр присоединения, мм
40
Расположение резьбы отвода
Внутренняя
Чаще всего используется в качестве контура теплого водяного пола.
Эффективность такой системы обеспечивается принципом многократной циркуляции теплоносителя во вторичном контуре с частичным отбором теплоносителя от высокотемпературного источника тепла первичного контура и подмесом теплоносителя из обратной линии.
Группа имеет в своем составе трехходовой термостатический смесительный клапан и представляет собой готовый набор арматуры без насоса (который приобретается отдельно). Относится к семейству оборудования быстрого монтажа и может быть подключена к стандартным выходам гидрострелки с коллекторным модулем. Популярность такого построения обусловлено простотой циклического движения теплоносителя в потребителе с частичной добавкой остывшей жидкости к высокотемпературной подаче от котла или иного источника тепла.
Разрешенными жидкостями могут быть любые не агрессивные к элементам устройства: вода, гликолевые (до 40%) или глицериновые растворы. Это устройство чаще всего функционирует совместно с гидравлической коллекторной группой, которая распределяет тепло по петлям трубы теплого пола. Оборудование является универсальным с точки зрения организации правой и левой подачи (присутствует возможность перестановки). Во втором случае в клапане переустанавливается заглушка и он разворачивается (так как является по конструкции четырехходовым), а присоединительные элементы меняются местами.
Общий номинальный проходной диаметр, DN — 25;
Верхнее подсоединение — 1" ВР;
Нижнее подсоединение — 1½" НР;
Резьбы для подсоединения насоса — 1½" накидные гайки (в комплекте);
Установочное расстояние под насос — 180 мм;
Давление рабочее, максимальное — 6 бар;
Пропускная способность (max Kvs при падении напора в 1 бар) — 9,8 м³/час;
Макс. тепловая мощность Qmax, при падении t° = 10°C и Vтеплоноситель = 1 м/с — 24 кВт;
Пределы рабочей темп-ры — от –15°С до +110°С;
Макс. темп-ра окруж. среды — 40°С;
Шкалы термометров — от 0°С до 120°С;
Термостатический смесительный клап. (30-60°C, Kv = 3,5м3/ч)
В/Ш/Г мм: 460 / 260 / 260
Вес кг: 4.3
* насос циркуляционный в комплект поставки не входит (приобретается отдельно).
Комплектация
Насосная группа NG-TK-0101 в сборе в теплоизоляции с инструкцией = 1 шт
* насос циркуляционный в комплект поставки не входит (приобретается отдельно).
Характеристики
Тип
Комплектующие для коллекторов
Конструкция коллектора
Проходной
Тип коллектора
Регулируемый
Входная резьба
1 1/2", 1"
Выходная резьба
1 1/2", 1"
Диаметр резьбы отвода, дюйм
1 1/2", 1"
Бренд
TIM
Длина, мм
460
Количество отводов
2
Расположение выходной резьбы
Внутренняя, Наружная
Макс. давление, Бар
6
Макс. рабочая температура, °С
110
Единиц в одном товаре
1
Материал
Латунь
Цвет
Черный матовый
Партномер
NG-TK-0101
Вид выпуска товара
Фабричное производство
Гарантия
7 лет
Страна-изготовитель
Китай
Диаметр присоединения, мм
40
Расположение резьбы отвода
Внутренняя
